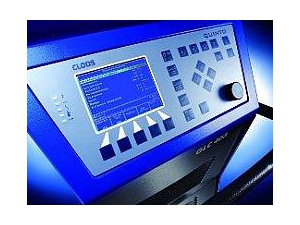

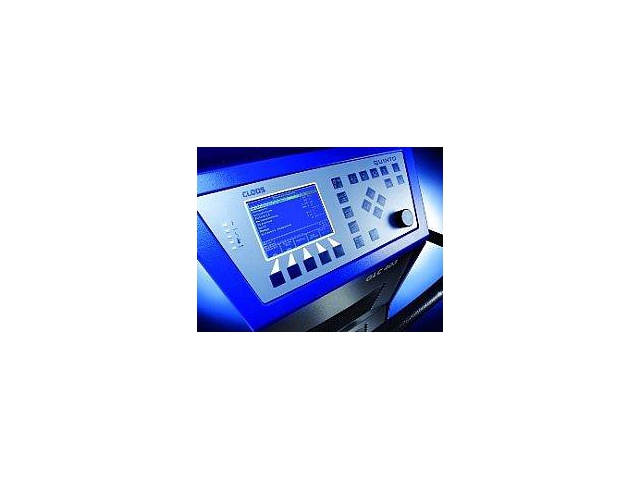

GLC 403/603 QUINTO

Nowoczesne wzornictwo oraz innowacyjna koncepcja obsługi
Urządzenia sterowane mikroprocesorem przemysłowym ( CS)
Urządzenia wyposażone w nowego typu źródła prądu chłodzone powietrzem
Doskonałe własności spawalnicze i małe straty energii
Sprawność elektryczna na poziomie 90% przy współczynniku mocy (cosφ > 0,97)
Szybkość narastania prądu w fazie impulsowej 2000 A/ms

Natężenie prądu impulsu 1200 A
Wysoka dokładność i powtarzalność wszystkich nastawianych parametrów roboczych, a tym samym wyników spawania
Układ sterowania zawiera funkcje diagnostyczne i serwisowe
Układ chłodzenia uchwytu spawalniczego jest monitorowany poprzez kontrolę poprawności pracy pompy wodnej

Półautomaty spawalnicze serii QUINTO są przystosowane do niżej wymienionych metod spawania:
• Elektroda otulona
• ­TIG DC
• ­MIG/MAG (synergia)
• ­MIG/MAG Impuls (synergia)
• ­MIG/MAG Tandem
• ­MIG Impuls + ALU PLUS (synergia)
•Lutospawanie MIG
•­Lutospawanie MIG Impuls
•­Lutospawanie MIG Tandem
•­Spawanie taśmą
•­Spawanie taśmą Impuls
•­Spawanie hybrydowe Laser + MIG/MAG

GLC 403 GLC 603
Znamionowe napięcie zasilania 3x400 V ~ 3x400 V ~
Znamionowa częstotliwość zasilania (Możliwe napięcia specjalne i częstotliwość 60 Hz) 50 Hz 50 Hz
Szczytowy prąd wejściowy 28 A 53 A
Ciągły prąd wejściowy 19 A 37 A
Bezpiecznik w obwodzie zasilania sieciowego 32 A 50 A
Kabel zasilania sieciowego 4x6 mm2 4x6 mm2
Wyjściowa moc ciągła 13,2 kVA 25,6 kVA
Współczynnik mocy cos F 0,97 0,95
Maks. napięcie stanu jałowego 67 V 87 V
Maks. prąd impulsu prądowego 1200 A 1200 A
Dynamika narastania prądu dI/dt 2000 A/ms 2000 A/ms
dla metody MIG/MAG 40-400 A 40-645 A
Parametry I/A dla wsp. pracy 100%: 310 A / 30 V 500 A / 39 V
Parametry I/A dla 60% (10 min): 400 A / 34 V 645 A / 44 V
Rodzaj ochrony IP 23 IP 23
Rodzaj chłodzenia F F
Wymiary źródła prądu 1190x500x1040mm 1190x500x1040mm
Ciężar źródła prądu 228 kg 248 kg
Wymiary podajnika drutu 620x210x340 mm 620x210x340 mm
Waga podajnika drutu 22 kg 22 kg
Chłodzenie wodne uchwytu pistoletowego 2,0 l/min przy 3,0 bar 2,0 l/min przy 3,0 bar
Zakres prędkości podawania drutu (regulacja bezstopniowa) 0...30 m/min 0...30 m/min
Średnice drutu elektrodowego 0,8 - 2,4 mm 0,8 - 2,4 mm
